概述

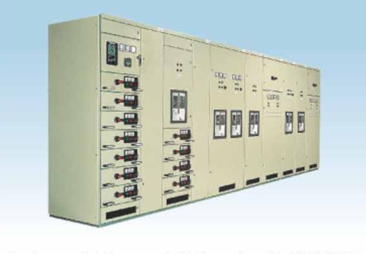

MNS低壓配電柜是一種用標準模數組裝的組合式低壓開關柜(以下簡稱裝置)本裝置適用于交流5060)Hz、額定工作電壓690V及以下的供配電系統.用于發電輸電、電能轉換和電能消耗設備的控制。本裝置符合|EC439VDE660第五部分和GB7251.1-1997《低壓成套開關設備和控制設備》國家標準,JBT9661-1999《低壓抽出式成套開關設備》。

產品特點

本裝置為九十年代末開發的產品,經多次改進目前在國內處于領先水平。

■設計緊湊:以較小的空間能容納較多的功能單元。最多可裝36個8E4抽屜單元

■結構通用性強。組裝靈活:以25mm為模數的C型材能滿足各種結構形式、防護等級及使用環境的要求。

■采用標準模塊設計:分別可組成保護、操作轉換等標準單元用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的框架結構和抽屜單元。

■安全性高:大量采用高強度陽燃型工程塑料組件.有效加強防護安全性能.具有防電弧設計.操作人員人身安全保障。

■技術性能高:主要參數達到當代國際技術水平

■裝配方便:不需要特殊復雜工具全系列標準化

■板材采用冷板或敷鋁鋅板。柜體做到免維修

■設備更新改進方便

正常使用環境條件

■周圍空氣溫度不高于+40℃.不低于-10c.24小時內平均溫度不高于+35C,

■大氣條件:空氣清潔.相對濕度在最高溫度為+4C時不超過50%.在較低溫度時允許有較大的相對濕度如+20℃時為90%,但應考慮到由于溫度變化可能偶然地產生適度的凝露

■戶內使用.使用地點的海拔高度不得超過2000m

■本裝置適應于以下溫度的運輸和儲存過程:-25℃至+55c的范圍之間在短時間內(不超過24h)可達+70℃C.這些極限溫度下裝置不應遭到任何不可恢復的損傷

■如果上述使用條件不能滿足時,應由用戶和制造廠協商解決

■當本裝置使用于海上鉆采平臺和核電站時。應另行簽定技術協議

基本參數

額定絕緣電壓交流6901000V

額定工作電壓交流400690V、230/400V

額定頻率50(60)Hz

主母線最大工作電流6300A

垂直母線最大工作電流1000A

主母線短時(1s)耐受電流(有效值)100kA

主母線短時耐受峰值電流(最大值}250kA

垂直母線短時額定耐受電流50kA

垂直母線短時耐受峰值電流(最大值)125kA

防護等級IP30.IP40.P54訂購P54防護等級時.須與制造廠及時聯系
