述

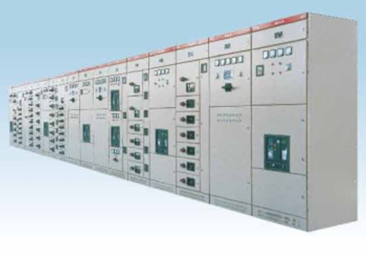

GCK低壓配電柜(以下簡稱開關柜)用于交流690V及以下.額定頻率為50~60Hz的系統中.作為受電、饋電,無功補償、電能計量,照明及電動機集中控制之用。本產品符合;國家標準GB7251《低壓成套開關設備》ZBK36001《低壓抽出式成套開關設備》。

使用條件

周圍空氣溫度不高于+40C.不低于10c.并且24小時內其平均溫度不高于+35c。

周圍空氣相對濕度在最高溫度為+40℃時不超過50%.在較低溫度時允許有較大的相對濕度.如+20C時為90%.但應考慮到由于溫度的變化有可能會偶然產生適度的凝露。

戶內使用海拔高度不超過2000m。

應安裝在無劇烈震動和沖擊以及無腐蝕性物質的場所，若超出上述使用條件。應由用戶和制造廠協商解決。

技術參數

■GCK的外形尺寸一律采用標準系列尺寸:高度為2200mm.寬度包括600800和1000mm三種規格.深度包括800mm、1o0mm兩種規格。柜體排列整齊結構緊湊.占地面積小。

■GcK柜頂部安裝水平母線.抽屜柜前部為電器室中部為電纜室.組件后部為母線室.敷設有垂直可插接母線。在每個抽屜后板裝有主回路連接器插座共2付和10A輔助電路觸頭620對接插件1付。

■由于采用了合理的組合方式.600mm寬電容器柜總?cè)萘靠蛇_(dá)160Kvar.800mm寬的電容器柜總?cè)萘靠蛇_(dá)240Kvar.充分利用柜中有效空間。

■采用較為先進的設計和工藝抽屜單元操作靈活互換性好。

■功能單元小室高度分為200.400.600mm三種累計有效安裝單元高度1800mm.并可按要求加工1/2功能單元.單元柜最多可裝18個12單元抽屜或9個一單元抽屜。

■每個功能單元具有完善可靠的操作機構明顯的開關分合、抽屜位置標志準確的限位和有限的防止誤操作的措施、操作安全可靠。

推薦元件及主要技術性能

在PC方案中能滿足4000A及以下受電、母聯、饋電等功能.國產開關可選ME、AH,RMW1.CW1、DW45.DW945.HSW1等型.進口開關可選ABB公司F、E系列.施耐德M.MTM列、西門子3WN、3WT及韓國現代HAN等型作為主開關,操作方便安全可靠。

在MCC方案中,能滿足630A及以下饋電照明,電動機控制。功率補償功能,斷路器可選用國產CM1、HSWM1.RMM1,SM30.進口施耐德NSX、CVS系列、西門子3VL系列,ABB的T系列.韓國現代的HB系列，作為保護開美.操作方便.安全可靠。

受電主開關具有瞬時、短延時、過載及接地保護客戶可以根據系統配合需要.選擇保護形式。當采用單母線分?jǐn)鄷r(shí)。母聯開關具有自投自復、自投不自復、手動投切的切換控制方式供客戶選用。

電動機控制回路具有短路瞬時,過載、欠壓,失壓及斷相保護交流接觸器可以采用無噪音運行.具有節能作用.客戶可以根據工程的需要選用。

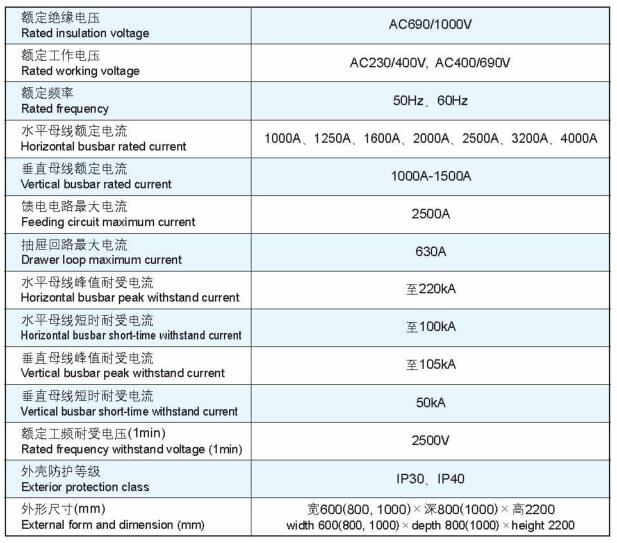

開關柜主要技術數據見表。
